• 專為電子製造優化：精準讀取微小密集條碼。
• 卓越的解碼效能：輕鬆掃描難讀取的工業條碼。
• 同時支援寬幅條碼：一機多用，適用多種應用。
• 直覺式掃描操作：寬廣解碼範圍，輕鬆對準。
• 多重回饋機制：觸覺、視覺、聽覺，適用嘈雜環境。
• GS1/多碼/目標條碼掃描：提升資料處理效率。
• 無線便利與長效電力：確保全天候作業。
• 智慧管理工具 (Zebra DNA)：簡化部署與遠端管理。

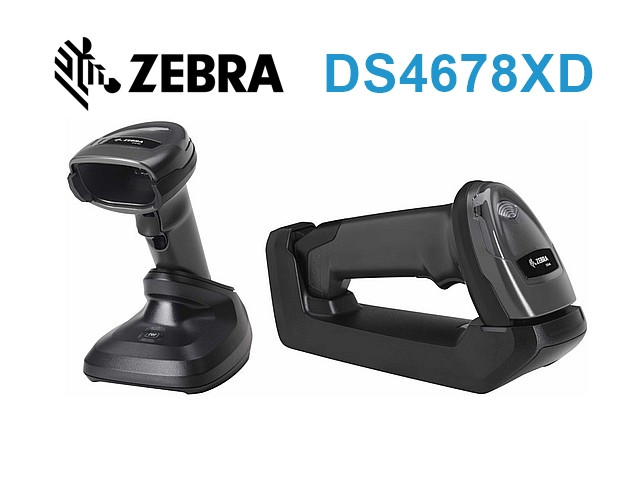

Zebra DS4678XD二維無線條碼掃描器：精準賦能電子製造，提升生產力與品質管控的專家級掃描方案
在精密複雜的電子製造業中，從手機、電腦到電視等產品的生產，您仰賴條碼追蹤每一個組件，確保最終產品的卓越品質。您的工作人員需要能夠即時且完美地掃描各種尺寸、位於不同表面的條碼。Zebra DS4678XD 系列無線掃描器，正是為滿足這些嚴苛需求而生。相較於通用型掃描器，這款無線掃描器具備極致的密度對焦能力，能夠提供卓越的解碼效能，更直覺地掃描微小且密集的條碼。
專為電子製造而生：輕鬆應對各種條碼挑戰
DS4678XD 專為電子製造業的獨特需求而設計，無論您遇到何種條碼，都能輕鬆應對：
• 精準讀取微小密集條碼：其極致的密度對焦能力，能夠輕鬆讀取印刷在塑膠和金屬電子元件上的微小密集條碼，例如 PCB 板和記憶體晶片。
• 輕鬆掃描難讀取的條碼：即使是低對比度的墨水印刷、雷射蝕刻和化學蝕刻條碼也能輕鬆擷取。
• 同時支援寬幅條碼：同樣可以讀取揀貨單、紙箱標籤和包裝上常見的 4 英寸寬條碼，實現卓越的價值，一台設備即可滿足多種應用需求。
卓越掃描效能，確保生產線流暢運作
DS4678XD 二維無線條碼掃描器的獨特之處在於其專有的後置引擎設計，為內建漫射器創造了更多空間，從而在各種表面上提供最佳的照明效果。間接照明能夠擷取印刷在光滑和反光表面的條碼，而直接照明則提供成功讀取低對比度和雷射蝕刻條碼所需的光線。此外，800 MHz 微處理器、百萬像素感測器和 Zebra 獨有的 PRZM 智能成像技術進一步提升了對難讀條碼的解碼效能。其成果是高度可靠的掃描，減少異常情況和工作流程中斷。
高密度條碼掃描，前所未有的輕鬆
高密度和微小的條碼往往難以掃描，但對於 DS4678XD 而言卻易如反掌。這款直覺式的掃描器擁有同類產品中最寬廣的解碼範圍，使工作人員能夠以更自然的距離對準並掃描條碼，實現針對最具挑戰性條碼的「即指即掃」簡便操作。
觸覺與視覺回饋：嘈雜生產線的理想選擇
在生產線上，傳統的蜂鳴聲可能難以聽清。這就是 DS4678XD 提供多種回饋模式的原因：觸覺/震動、可在任何位置可見的良好解碼 LED 指示燈、傳統蜂鳴聲，以及 Zebra 的直接解碼指示器（將照明投射在條碼上）。無論您的環境多麼嘈雜，工作人員都能立即確認是否掃描到正確的組件，無需停下來驗證掃描結果。
為電子製造業量身打造的強大功能
DS4678XD 不僅僅是一款高性能掃描器，更具備一系列專為電子製造業優化的功能：
• GS1 標籤解析 (Label Parse+)：能夠即時擷取和解析 GS1 標籤條碼數據，方便工作人員獲取到期日、批號、製造地點等關鍵資訊，簡化工作流程。
• 單次觸發多個條碼擷取 (MDF)：只需一次觸發，即可掃描多個條碼，並按照您的應用程式預期順序傳輸所需的條碼，提升多個條碼同時掃描的效率。
• 目標條碼鎖定 (Preferred Symbol)：即使周圍有多個條碼，也能僅擷取並輸出您偏好的條碼，無需手動遮蓋，節省寶貴的時間。
無線便利，提升生產效率
DS4678XD 二維無線條碼掃描器提供更大的移動自由度，助力生產線上的工作人員更高效地完成任務：
• 全班次續航力：單次充電可支援超過 50,000 次掃描，確保全天候的可靠使用。
• 多種充電底座選擇：提供標準型和自動感應掃描充電底座，方便充電和免持掃描操作。
• 虛擬繫繩 (Virtual Tether)：當掃描器超出範圍或長時間未放回底座時發出警報，有效防止設備遺失，確保設備始終處於可用狀態。
• Wi-Fi Friendly Mode：獨有的 Wi-Fi Friendly Mode 技術，確保無線掃描器不會干擾您工廠的 Wi-Fi 網路，維持網路穩定性。
智慧管理工具，優化您的工作流程
DS4678XD 整合了 Zebra 的強大管理工具，簡化部署和管理：
• 輕鬆部署：開箱即可使用，自動主機偵測線纜簡化設定流程。
• 即時設備洞察 (Remote Diagnostics)：自動記錄掃描器的資產資訊、健康狀況、設定和條碼數據，方便故障排除和預測性分析。
• 數據驅動決策 (IoT Connector)：將掃描器數據即時傳輸至您偏好的 IoT 端點進行分析，幫助您做出更明智的決策。
• Zebra DNA：一套全面的軟體工具，簡化部署 (123Scan)、優化數據格式 (Advanced Data Formatting)、方便遠端管理等，提升整體掃描體驗。
Zebra DS4678XD二維無線條碼掃描器：專為電子製造業打造的高性能掃描器，助力您提升生產力、確保品質管控，並實現卓越營運。
|
DS4678XD 規格 |
||
|
物理特性 |
尺寸 |
無線 DS4678-XD：16.8cm高 x 6.6cm寬 x 10.7cm深 |
|
重量 |
無線：225 g |
|
|
輸入電壓範圍 |
有線：4.5 至 5.5 VDC 主機供電;4.5 至 5.5 VDC 外部電源 |
|
|
標稱電壓下的工作電流 (5.0V) |
有線：340 mA (典型值) |
|
|
標稱電壓 (5.0V) 時的待機電流 (空閒) |
有繩：150 mA (典型值) |
|
|
顏色 |
暮光之黑 |
|
|
支援的主機介面 |
USB、RS232、TGCS (IBM) 46XX 通過 RS485 |
|
|
鍵盤支援 |
支援90多種國際鍵盤 |
|
|
用戶指示 |
直接解碼指示燈、良好解碼 LED、後視 LED、蜂鳴器 (可調節音調和音量)、觸覺/振動 |
|
|
性能特點 |
光源 |
瞄準圖案：圓形 528nm 綠色 LED |
|
照明 |
(2) 暖白光 LED |
|
|
成像器視場 |
34° H x 21.6° V 標稱值 |
|
|
圖像感測器 |
1280 x 800 像素 |
|
|
最小列印對比度 |
最小對比反差 15% |
|
|
Skew/Pitch/Roll 容差 |
+/- 60°, +/- 60°, 0°–360° |
|
|
成像特性 |
圖形格式支援 |
圖像可以匯出為Bitmap、JPEG 或 TIFF |
|
符號解碼功能1 |
1D |
Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) |
|
2D |
PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, DotCode, Dotted DataMatrix, MaxiCode, QR Code, Micro QR, Han Xin, Postal Codes, SecurPharm |
|
|
最小單元解析度 |
Code 39 – 2.0 mil |
|
|
用戶環境 |
工作溫度 |
0.0C 至 +50.0C |
|
儲存溫度 |
-40.0C 至 +70.0C |
|
|
濕度 |
5% 至 95% RH，無冷凝 |
|
|
抗落摔 |
可承受從 1.8 M高處跌落至混凝土地面的多次跌落 |
|
|
抗翻滾 |
設計可承受 0.5m 不倒翁的 2,000 次翻滾 |
|
|
密封 |
IP52 防護等級 |
|
|
靜電放電 |
掃描器/標準底座/自動感應立座：ESD/EN61000-4-2、+/-15 KV 空氣、+/-8 KV 直接、+/-8 KV 間接 |
|
|
環境光抗擾度 |
0 至 10,000 英尺燭光/0 至 107,000 Lux |
|
|
無線規格 |
藍牙無線電 |
帶 BLE 的標準藍牙 5.2 版：Class 1 100M和 Class 2 10M、串行埠和 HID 配置檔; |
|
電池 |
鋰電池 |
類型：帶資產報告的鋰離子 |
|
解碼範圍 |
符號系統/解析度 |
近/遠 |
|
Code 128: 2 mil |
0.8 cm to 5.8 cm |
|
|
Code 128: 3 mil |
0 cm to 8.8 cm |
|
|
Code 128: 15 mil |
10.7 cm to 21.8 cm |
|
|
Code 39: 2 mil |
0.5 cm to 7.6 cm |
|
|
Code 39: 3 mil |
0 cm to 9.6 cm |
|
|
Code 39: 5 mil |
0 cm to 13.2 cm |
|
|
PDF 417: 4 mil |
0 cm to 8.4 cm |
|
|
PDF 417: 5 mil |
0 cm to 9.6 cm |
|
|
PDF 417: 6.6 mil |
0 cm to 11.4 cm |
|
|
UPC: 13 mil (100%) |
0 cm to 21.5 cm |
|
|
DataMatrix: 4 mil |
0.5 cm to 7.1 cm |
|
|
DataMatrix: 5 mil |
0 cm to 8.6 cm |
|
|
DataMatrix: 10 mil |
0 cm to 12.2 cm |
|
|
QR Code: 10 mil |
0 cm to 11.4 cm |
|
|
工具和維護 |
123Scan |
對掃描器參數進行程式設計、升級韌體、提供掃描的條碼資料並列印報告。 |
|
掃描器 SDK |
產生功能齊全的掃描器應用程式，包括文件、驅動程式、測試實用程式和範例原始程式碼。 |
|
|
掃描器管理服務 (SMS) |
遠端管理您的 Zebra 掃描器並查詢其資產資訊。 |
|
|
安規認證 |
環境的 |
2011/65/EU 和 EN 50581：2012 和 EN IEC 63000：2018 |
|
電氣安全 |
UL 60950-1，第二版，CAN/CSA-C22.2 No. 60950-1-07。EN 60950-1：2006/A2：2013IEC 60950-1：2005/A2：2013IEC 62368-1 (第 2 版);EN 62368-1：2014 標準 |
|
|
LED 安全 |
IEC 62471：2006 (Ed.1.0);EN 62471：2008 標準 |
|
|
EMI/射頻干擾 |
FCC：47 CFR 第 15 部分，B 子部分，BICES-003 類第 6 版，BEN 55032 類，BEN 55024EN 55035EN 60601-1-2：2015，IEC 60601-1-2：2014 |
|
|
選購配件 |
鵝頸感應式立架、杯座、標準底座、自動感應掃描立座 |
|
|
斑馬DNA |
Zebra DNA 是一套高度智慧的韌體、軟體、實用程式和應用程式，專為確保每台 Zebra 掃描器的出色性能而設計。欲瞭解更多資訊，請訪問 www.zebra.com/zebradna |
|
